3 月 3 日 14時 （日本時間）現 在 の　はやぶさ ２ は…　

　　　　　　太 陽 からの 距 離 ： 1億 6,245万 km, 地 球 からの 距 離 ： 3,590万 km。探 査 機 を 加 速 したり、

　　　　　　軌 道 を 制 御 するために、　今 日 から 3 月 中 は、イオンエンジン の 連 続 運 転 も 行います。

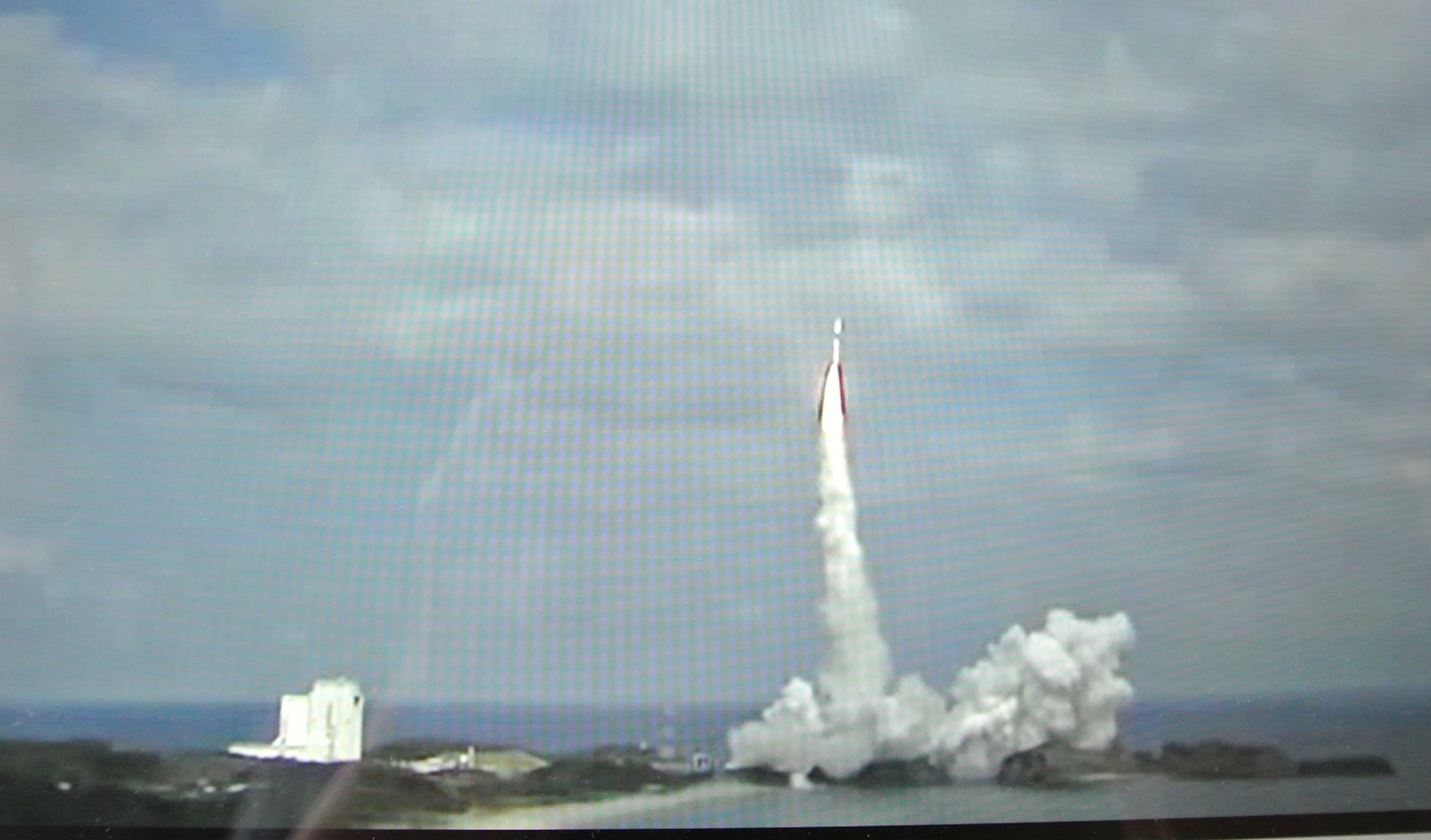

　　　　　　　　　　　（ＰＲ姉） pic.twitter.com/SfhSH4eYSr　　　　　Youtube Hayabusa 2　　←　　発 射　　動 画

　　　　　　　　

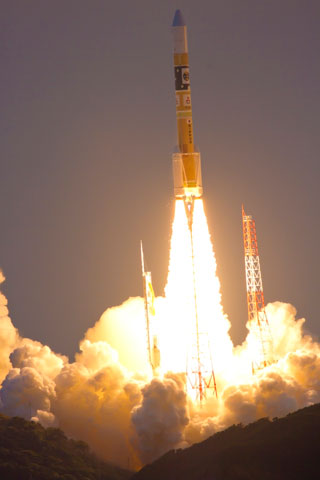

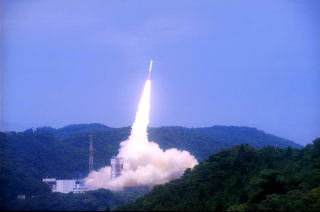

「 はやぶさ　2 」　は　はやぶさ　の　後 継 機　2014 年 12 月 3 日　( 平成 26 12 月 )　　種子島 より 発 射 　されました

　　 　小 惑 星 　の　サンプル　を　回 収 して　東京 オリンピック　の　2020　年　夏　に　帰 還 する 予 定 です

　　　　　　　　　
　　　　　　　　　　　　　


　　　　　　　　　　　　　　　「 はやぶさ　2 」　　想 像 図　　　　　　　　　　　　　　　　(162173) 1999 J U 3

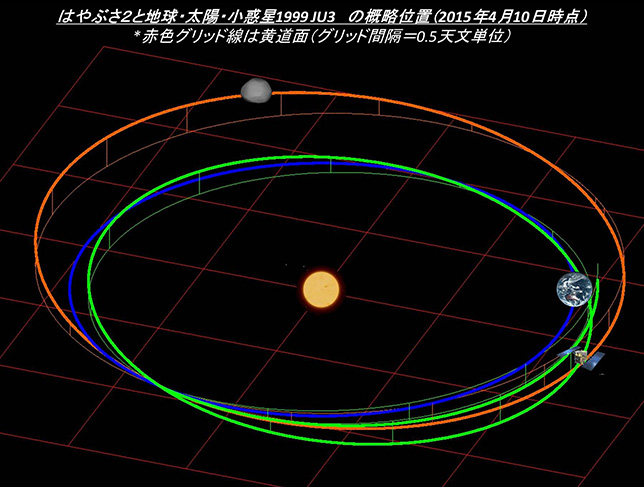

　　　　　　　　　 　1999 JU3 ( 命名される まで の 呼 称 )　は 「 はやぶさ　2 」　が　め ざ す　地 球 近 傍 の 小 惑 星

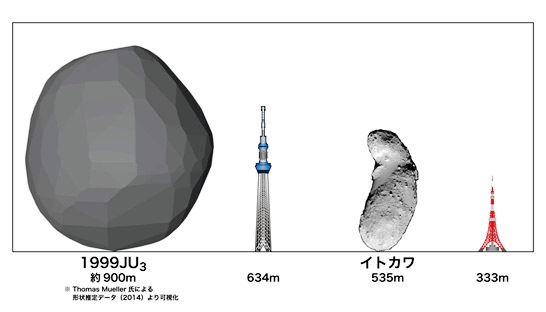

　　　　　　　　　　　　　　　　　　　　イ ト カ ワ　よ り　少 し　　大 き い　直 径　700　メートル

　　　　　　　　　　　　　　　　


　　　　　　　　　　　　

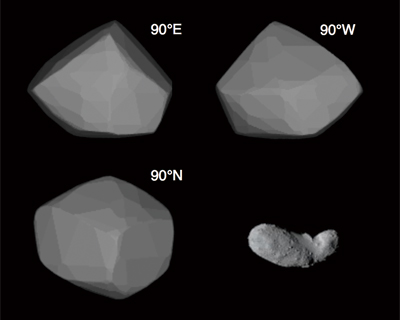

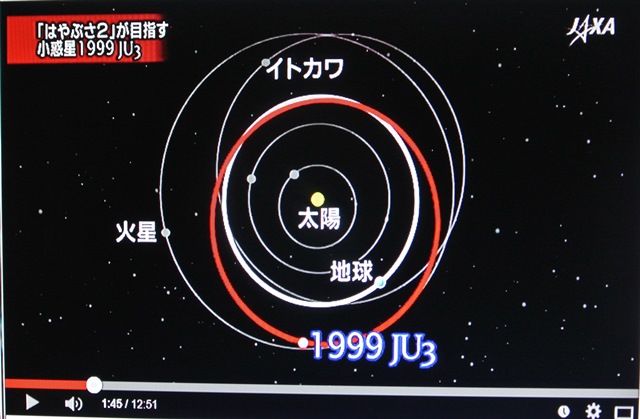

　　　　　　　　　　「 はやぶさ　2 」　が 目 指 す 小 惑 星　J U 3 　　右 下 隅　は　イ ト カ ワ

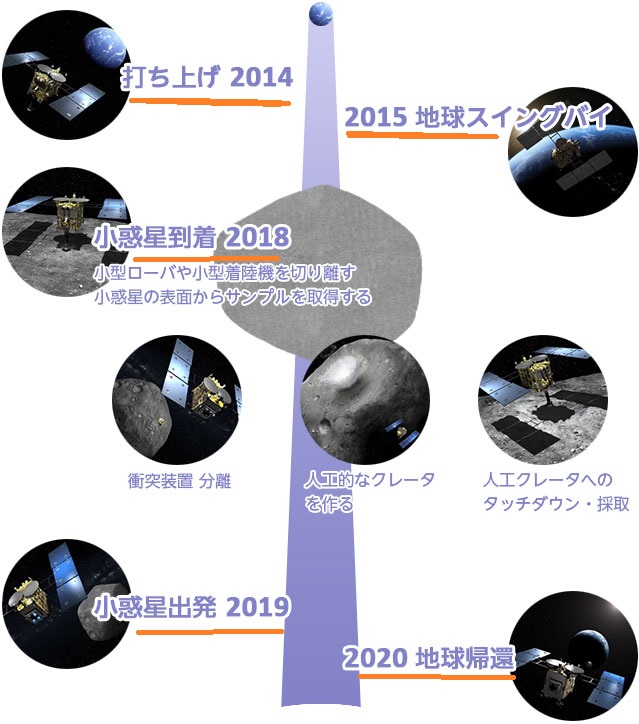

　　★　　　「 はやぶさ　2 」　　の　小 惑 星　探 査　　ミッション　の 　目 的


　　　　　　　　　　　　小 惑 星　1999 JU3　に　着 陸　して　地 表　サンプル　を　回 収 して　地 球 に 戻 る　こと

　　　　　　　　　　　　　　　　　　　　　 小 惑 星　1999 JU3 　を 探 査 目 標 と し た　理 由 　　

　　　　　　　　　　　　　詳 細　解 説　　　" 太 陽 系 と 生 命 の 起 源 の 謎 を 探 る "　 Youtube を 参 照


　　　　　　　　　　　　　　　　　　　　　

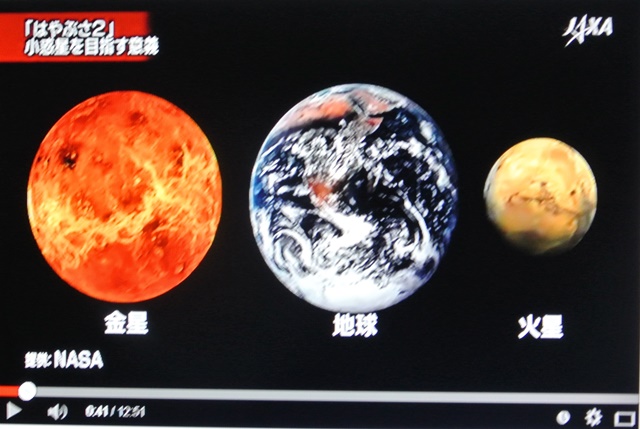

　　　　　　　　　地 球　金 星　火 星　は　大 気 の 影 響　太 陽 光 の 影 響　自 身 の 重 力 の 影 響 等 で

　　　　　　　　　　　　　　何 億 年 も の 経 年 変 化 で 変 質 してしまう


　　　　　　　　　　　　　


　　　　　　　　　　小 惑 星 は 大 気 の 影 響 も な く　重 力 の 影 響 も 少 な い の で　経 年 変 化 が 少 な い

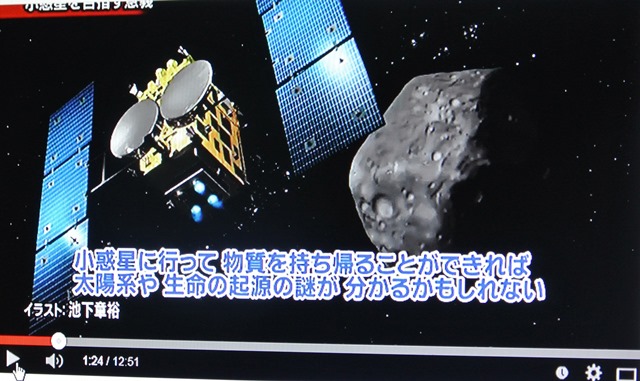

　　　　　　　　　　　　　　　　　　　　小 惑 星 に 行って 物 質 を 持 ち 帰 ることができれば

　　　　　　　　　　　　　　　　　太 陽 系 や 生 命 の 起 源 の 謎 が 分 か る かもしれない

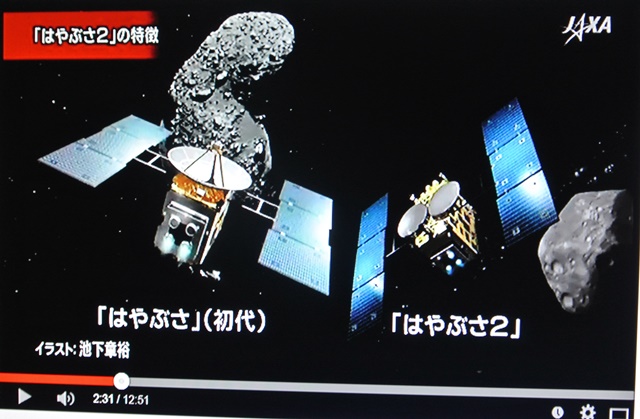

　　★　　「 はやぶさ　2　の　特　徴 」

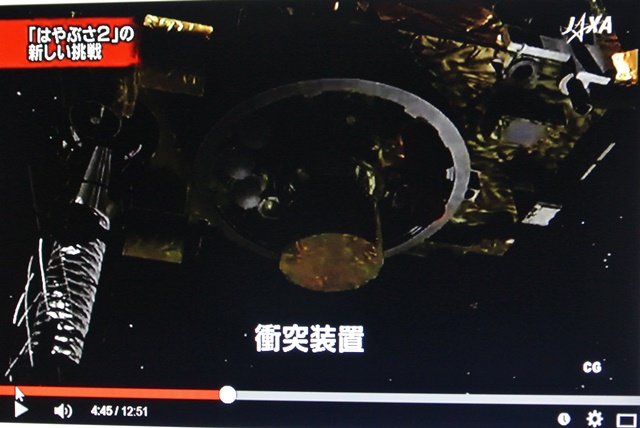

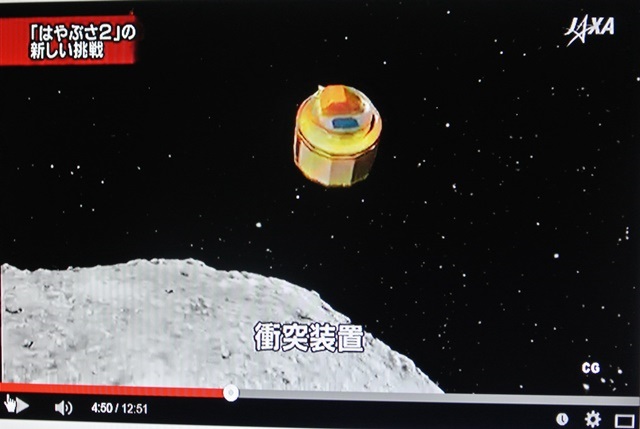

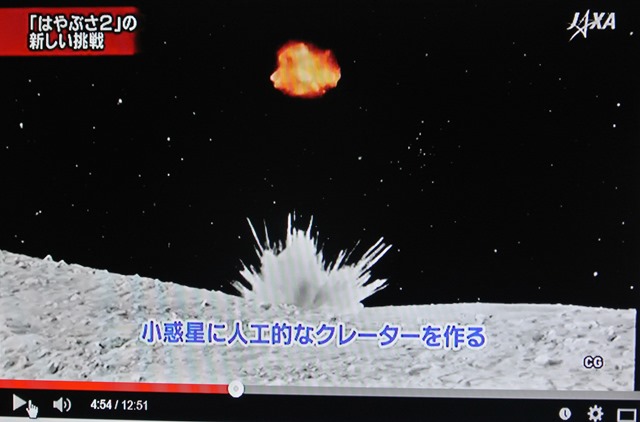

　　　　　●　　　小 惑 星 の 地 表 に クレーター を 作 る た め の 衝 突 装 置 搭 載　　　


　　　　　　　　

　　　　　　　　　重 量　2　k g　の 物 体 を　2　k m / s　の　速 度　で　地 表 に 衝 突 させて クレーター を 作 る

　　　　　　　　　　クレーター　を作るのは　地　表　よ　り　変　質　少 な い 物 質 を 回 収 するためです

　　　　　　　　　　　　　　

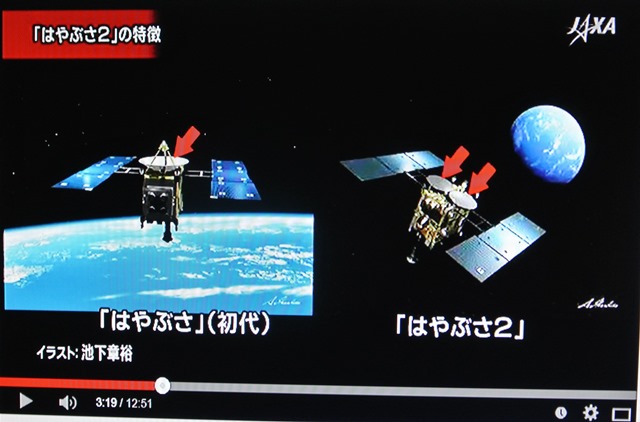

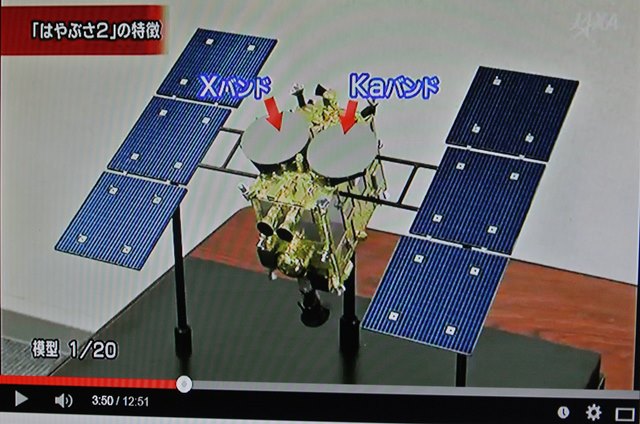

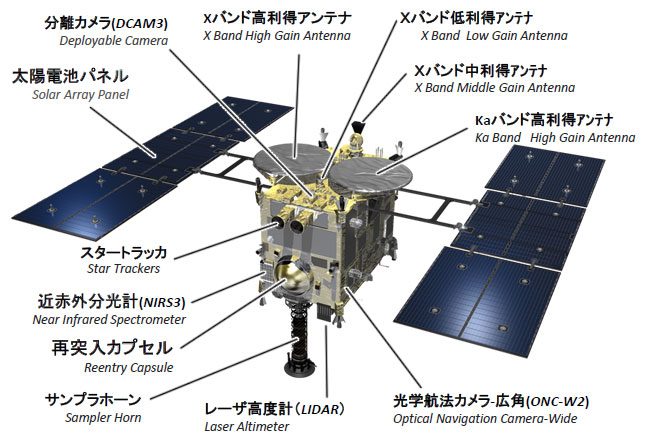

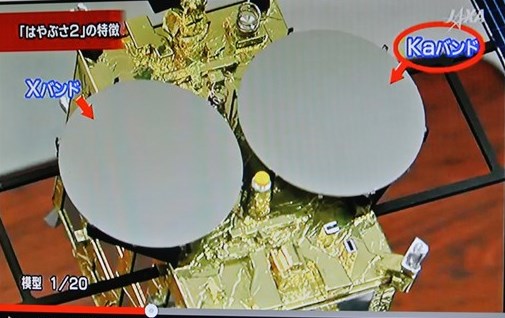

　　　　　●　　アンテナ　2　基　　搭 載


　　　　　　　　

　　　　「 はやぶさ 」　( 初代 )　は　X バンド　アンテナ　1　基　　　「 はやぶさ　2 」　は　X バンド　と　K a　バンド　の　2　基

　　　　　　　　　　


　　 X　バンド　アンテナ　周 波 数　8　GH　　臼 田　宇宙空間観測所　の　直 径　64　メートル　の　アンテナ　で　受 信　できる

　　　　　　　　　　　　　　　　　　

　　　　　　　　「　はやぶさ　 1 」　と　地 球　交 信　応 答 は 3 0 分 後　　　　長 野 県　臼 田　　直 径　6 4 メートル

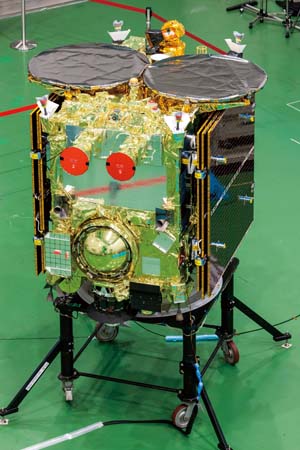

　　　　　　　Ka　バンド　アンテナ　周 波 数　32　GH ( 波 長 約 9 mm )　臼 田　の　アンテナ　では　受 信　できない

　　　　　　　Ka　バンド　アンテナ　の　特 徴　周 波 数 が 高 いため 指 向 性 が 鋭 く エネルギー が 集 中 できる

　　　　　　　　　　　鮮 明 な 画 像　4　倍 も の データ　が 送 信　可 能

　　　　　　　しかし　欠 点　は　日 本 のような　温 順 な 気 候 では 電 波 が 減 衰 して 受 信 できない

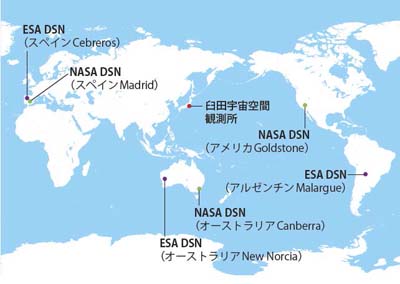

　　　　　　　　　　そこで　国 際 協 力 が 必 要 となる　　米 国　N A S A　　欧 州　E S A　　参 画

　　　　　 　　　　　　　　　　　　　　

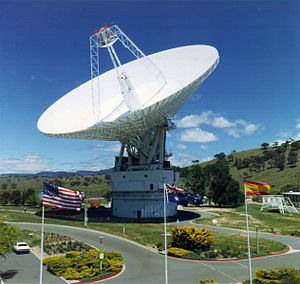

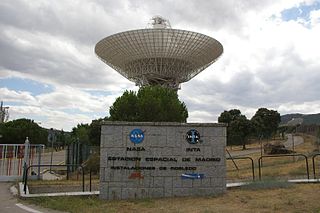

　　　　ゴールドストーン　局　カルフォルニア　　キャンベラ　局　オーストラリア　　　　　　　　　　マドリード　局　スペイン

　　　　　　　米 国　NASA　の　これらの　局　で　はやぶさ　からの　Ka　バンド の 信 号　を　受　信 　してもらい　


　　 　　　日 本 の 長野県 臼 田 の アンテナ を 経て 神奈川県 相模原市 の Jaxa 宇 宙 空 研 究 開 発 機 構 に送 ら れ

　　　　　　　　　　　　　データ　解 析 される

　　　　　　　　　　　　　　　



　　　　　　　　　　


　　　　　
　　　　　●　　　イ オ ン　エンジン　　　初 代　「 はやぶさ 」　より　20　ハーセント　　パワーアップ　推 進 力　増 強

　　　　　　　　　

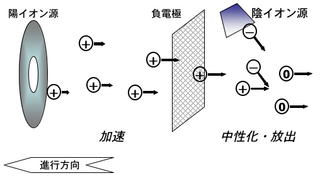

　　　　【 イオンエンジン の 原 理 】　キセノンガスにマイクロ波放電するとキセノンは ( + ) イオン化 してイラスト図 に見るように

　　　　　穴の沢山あいた (ー) 電極 に向かって突進する。穴が沢山あるのでほとんどの イオン は 通 過します。

　　　　　　　　　　　　　これが　イオン 噴 射 です

　　　　　　　【 運動量保存 の 法 則 】　　　　運 動 量　＝　質 量　×　速 度　　　　p　＝　m ( kg )　×　v ( m/s )

　　　　　　　宇宙機 が 飛 行 するのに 必 要 な 推 進 力 . 運 動 量 を 仮 に 30 kg. . m/s　とすると

　　　　　　　ロケット や ジェットエンジン の ガス噴射速度 は 3 km/s　なので　10 kg　の 推 進 剤 が 必 要 になる

　　　　　　ところが、イオンエンジン の 場 合 イオン噴射速度 が 30 km/s　なので 推 進 剤 1 kg　ですみます　　1 / 10

　　　　　　　　　　　　軽 量 化 に 役立ち　機 体 を コンパクト にできます
　　　　　　　　　　　　　　
　

　　　　●　　　自　立　航　法

　　　　地 球 から 3 億 km　も 離れた 【 はやぶさ　2 】　と の 交 信 は " はやぶさ　応答せよ　と呼びかけても "

　　　　　　　　　　" はい　はやぶさ　です "　と　応 答 があるのは 30 分 以 上 かかります

　　　　　　　　　　地 球　基 地 局　よ り　リアルタイム　で　指 令 を 出 す ことは できません

　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　はやぶさ　は　" お 利 口　　Smart " 　　も の で す

　　　　　　はやぶさ　は　自分　自身 の 位置　地 球 との 距 離　太 陽 との　距 離　小 惑 星　の 位 置　等 を 計って

　　　　　　どの 方 向 に　運 航 すればよいか　自分 自身 で 判 断 して　行 動 します

　　　　　　また、　小 惑 星 近 傍 に 近づけば　小 惑 星 の 形 状 大きさ　地 表 の 凸 凹　等 を 調べて


　　　　　　どこに　着 陸　すればよいか　自 分 で決める　　　　これが　【 自　立　航　法 】　　です


　　●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●


　　　　
　　ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

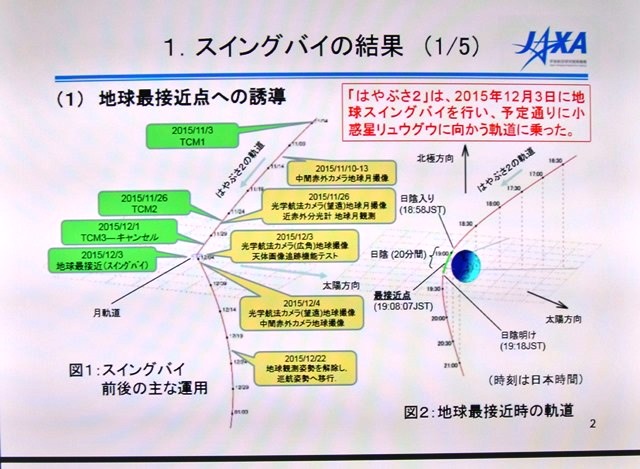

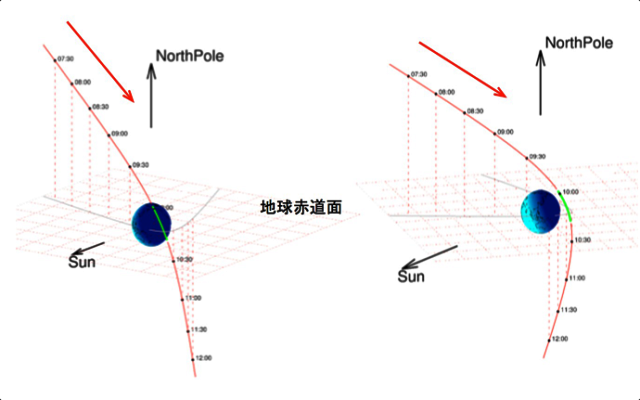

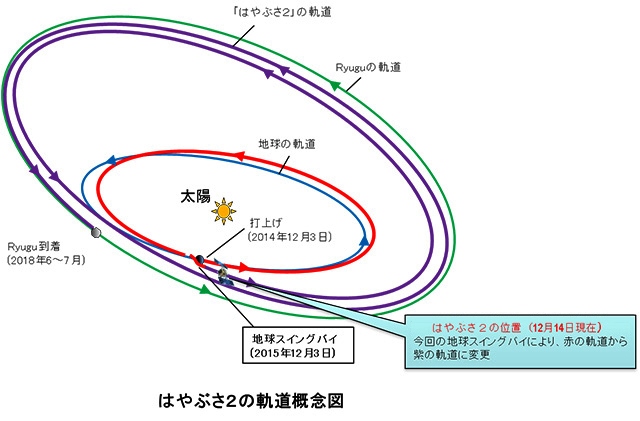

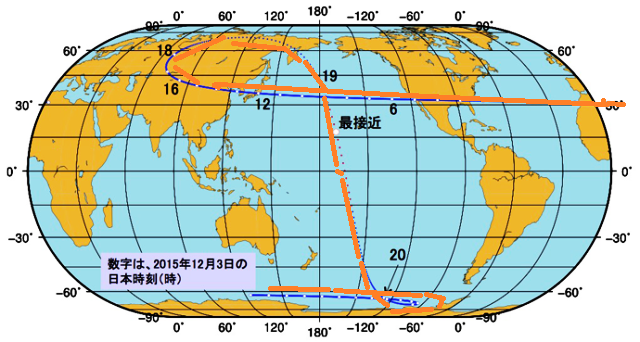

　　　　●　　　　　　　地　球　スイグバイ　　　　2015－12－3　　　L - 365


　　　　　　　　　　　　

　　　　　　　　　　　　　日 本　上 空　通 貨　　　　　　　　　　　　　　　　2015.12.3　正 午　頃　　　　距 離　　　14万 ㎞

　　　　　　　　　　　　　地 球　最 接 近　　　ハワイ　上 空　　　　　　2015.12.3　19 時 8 分　　　距 離　　　3090 ㎞

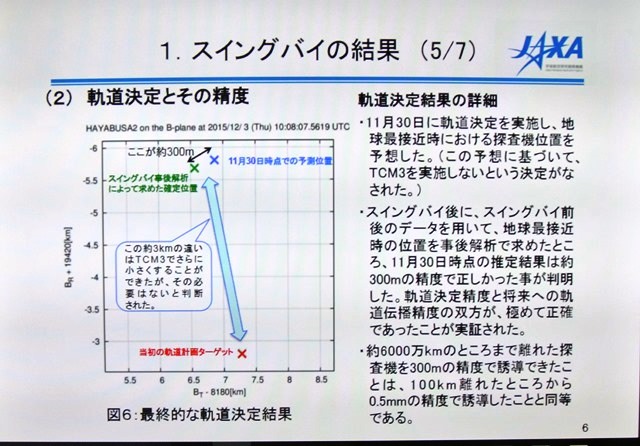

　　　　　　　　　　地　球　スイングバイ　無　事　完　了　　小　惑　星　りゅうぐう　の　軌　道　に 乗 っ て　追 跡　中　で す
　

　　　　　　　　　　　　　　　　　　　りゅうぐう　到 着　は　2018 年

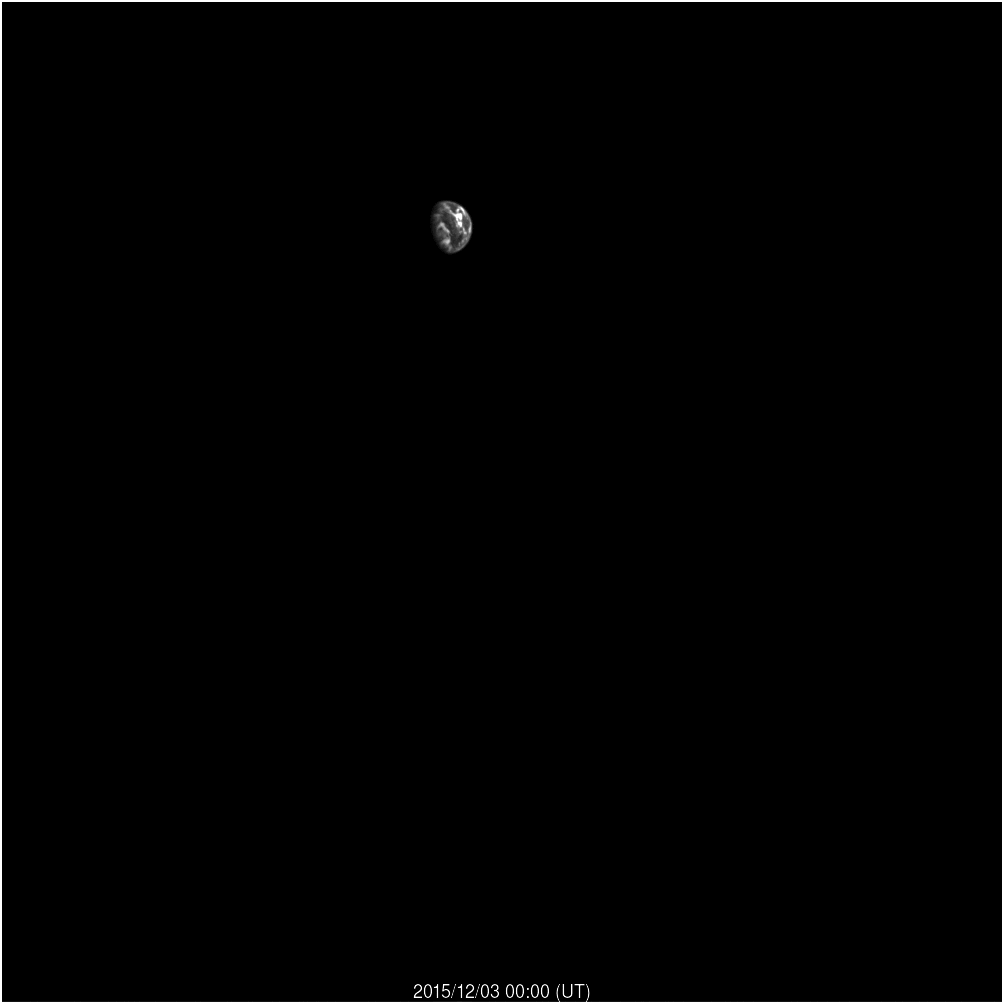

　　　　　　　　　　地 球 に 最接近する 直前 に、「 はやぶさ 2 」が搭載している光学航法カメラ で 地 球 を 撮 影 しました

　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　20　 15　 10 　7.2　 5.7　 3.6　万 ㎞　　　　　　　　　　　　　　　　　アニメーション


　　　　　　　　　　　　　　　　　　


　　　　　　　　　　　　　　　　　　　　　　　　　　3.6　万㎞　　　　　　　 　　　　　　模 擬 画 像　　Flow of View Visualizer ソフト　　　　　　　　　　


　　ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

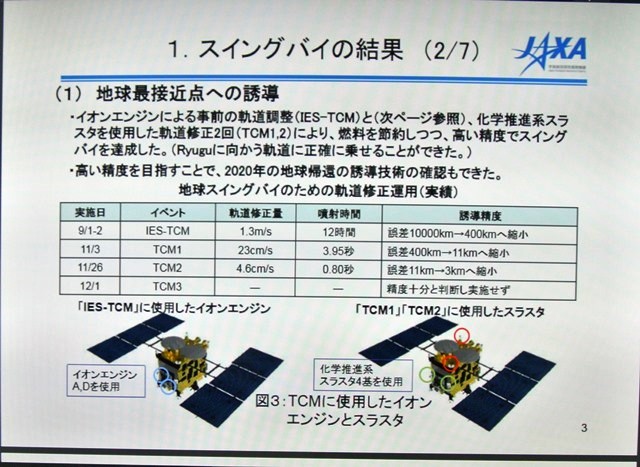

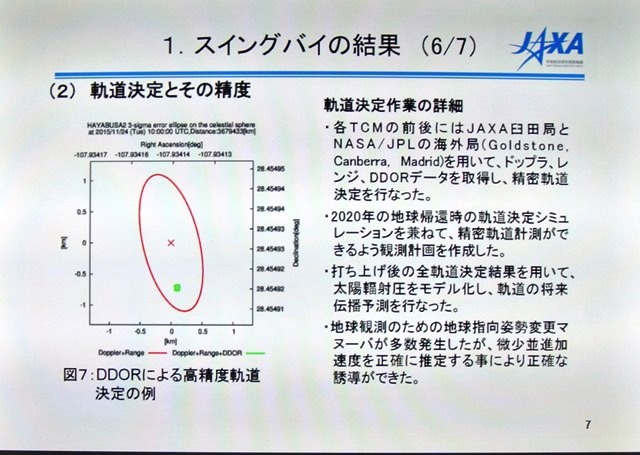

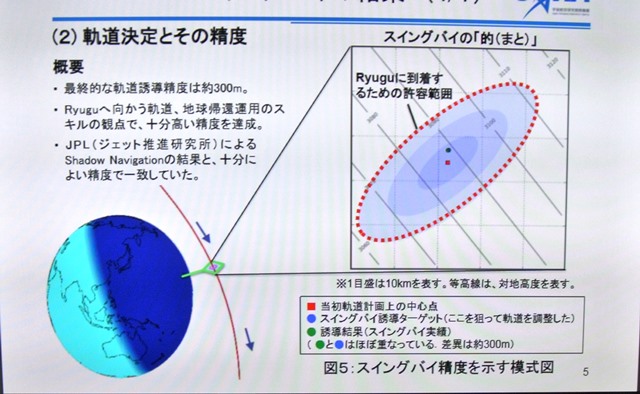

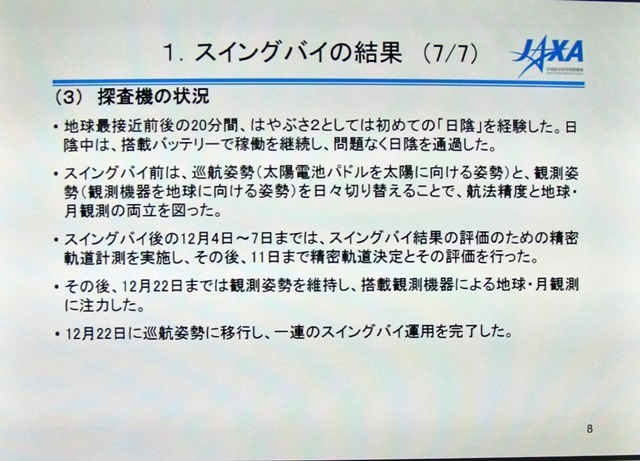

　　　　　　◆　　　「 はやぶさ 2 」 は 、平成 27 （2015）年 12 月 3 日 （木） の 夕 方 から 夜 にかけて 地 球 スイングバイ を 実 施 し、

　　　　　　　　1 9 時 08 分 （日本時間） に 地 球 に 最 接 近、ハワイ 諸 島 付近 の 太平洋上空 約 ,090 km を 通 過 しました。

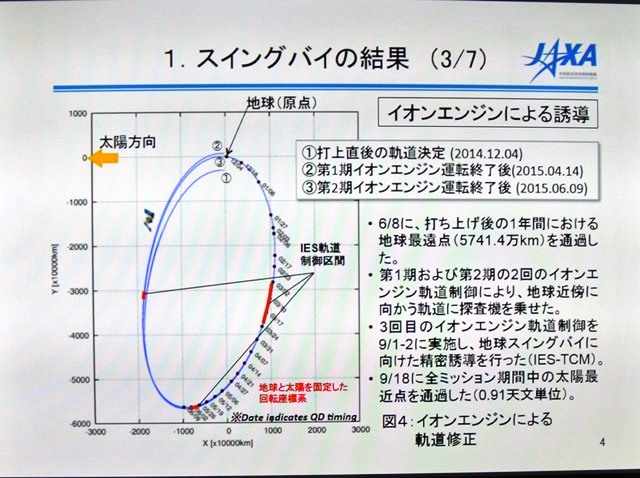

　　　　　　　　地 球 スイングバイ によって 軌 道 を 約 8 0°曲 げ、スピード は 秒 速 約 1.6 km 上 が っ て

　　　　　　　　秒 速 約 31.9 km （ 太陽 に 対する 速度 ） となり、目標 としていた 数 値 を 達 成 しました。

　　　　　　　　NASA 深宇宙 ネットワーク 局 、ESA （ 欧州宇宙機関 ） 深宇宙 ネットワーク 局 の 支 援 を 受けた 探査機 運用 により、

　　　　　　　　　　　現 在 「 はやぶさ 2 」 の 状 態 は 正 常 であることを 確 認 しています。


　　　　　　　　　　　　　　　　　　


　　ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー


　　　　　　◆　　　トピックス　　「 はやぶさ ２ 」　が　撮 影 し た　南 極　と　そ の　周 辺　　　　2015 . 12 . 23　　Copy 追 加
　　　　

　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　1　　図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2　　図

　　　　　　　図１　2015年12月4日、13時 9分 （日本時間） に 「 はやぶさ ２ 」 の ONC−T によって 撮 影 された 地 球 の 画 像 。

　　　　　　　地 球 と 「 はやぶさ ２ 」 の 距 離 は 約 34万 km。 画 像 右上 に オーストラリア 大 陸、右下 に 南 極大 陸 が 見えている。（©JAXA）


　　　　　　　図 ２　２ 色 の 画 像 を 合 成 して 植 生 がある と推 定 される 場 所 を 示した 画 像 (左) と、地 球 の 画像 を 重ね合わせた もの（右）。

　　　　　　　画 像 右 側 に ニュージーランド、 左 側 に はアフリカ大陸 やマダガスカル島 が確 認 できる。画 像上 部 に 見えているのは
　　　　　　　
　　　　　　　インドネシア方面、左上 に 見えているのはインド半島方面 か。（©JAXA


　　　　　　　「 はやぶさ ２ 」 の 目 的 は、小惑星 リュウグウ （ Ryugu ） から 有機物 や 含水鉱物 を 持 ち 帰って 調 査 することです。

　　　　　　　ONC−T の 役 目 は、７ 色 の 画 像 を うまく 利 用 し てリュウグウ の どこ に有機物 や 含水鉱物 があるか を 確 認 し、着 陸 する 場 所 を 決める ことです。

　　　　　　　この 性 能 を 利 用 して ２ 色 の 画 像 から 植物 の 存 在 を 示す場所 を 明るく 表 示 した画像 が 図 ２ です。

　　　　　　　図 １ の 画 像 では 雲 に 紛れて 見えにくかった ニュージーランド や アフリカ大陸 が 確 認 できます。

　　　　　　　逆 に 植 物 の ない 南極大陸 は 真っ暗 です。 図 ３ で は、氷 と 雲 で 反 射 の 性 質 が異なる ２ 色 を 使い、 雲 を 白 く、氷 を 青 く 表 示 しました。

　　　　　　　図 １ のように 通常 は 同じ色 に 見える 雲 と 南極 の氷 を 見 分 ける ことができ、海岸線 や南極横断山脈 などの 地 形も 確 認 できます。

　　　　　　　このように、物による 反 射 の 性 質 の 違い を 利 用 し、ONC−T を 使って 撮 る ことができる様々な色 の 画 像 を 比 較 することで、形 だけ でなく

　　　　　　　「 そこに何があるか」 に 関する 情報 が 得られます。 打ち上げ前 に 沢 山 の 性能試験 を行っており、今回 の 地球観測 でしっかりと

　　　　　　　　その 性 能 が 発 揮 されていることを 確 認 できました。

　　　　　　　この 機 能 を 使って 小惑星 リュウグウ の 表 面 を 調 べ、有機物 や 含水鉱物 を 持 ち帰る ための着陸地点 を 決 定 します。

　　　　　　　　　　　　　　リュウグウ に 到 着 するのは 201 8年 の 予 定 です


　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　3　　図

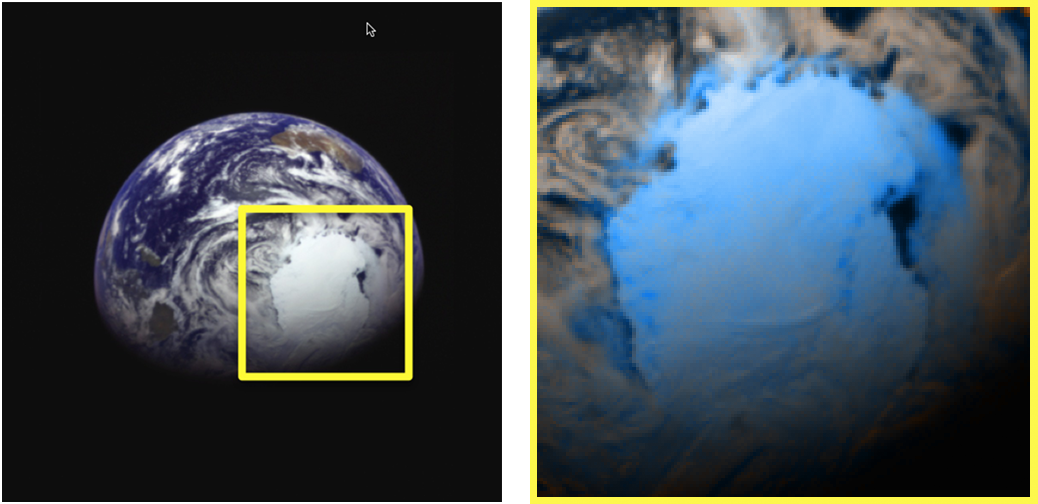

　　　　　　　　　図 ３　南極大陸 の 部 分 ( 左 ) を、 ２ 色 の 画 像 情 報 を 使って 雲 を 白、 氷 を 青 で 示した 疑 似 カラー 画 像 (右)。

　　　　　　　　　　　　　上 下 方 向 に 南極 横断山脈 が 確 認 できる。 （©JAXA　　　　　　　　　

　　　　　　※ONC-Tは、JAXA、東京大学、千葉工業大学、立教大学、明治大学、名古屋大学、会津大学、高知大学 の 協 力 のもと開発された 機 器 です。

　　　　　　今 回 公 開 された 画 像 の 処 理 は、産業技術総合研究所 の 協 力 を 得 て行われました。
　　
　　　　　　　　　　　　　　　　　関 連　リンク：　立教大学理学部亀田研究室　による　発表

　　－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ーーーーーーーーーーーーーーーーーーーーーーーー　


　　　　　　●　　　　　J a x a　　　2015　　年 末　挨 拶


　　　　　　　　　　　　　　


　　　－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ーーーーーーーーーーーーーーー

　　　　　　●　　　 Hayabusa 2　　 Youtube 動 画　　　2015　12　28　　　Copy 　追　加


　　　　　　　　　　　　　　　【 　はやぶさ　 2 　】　　　ミ ッ シ ョ ン　紹 介　　　　C G

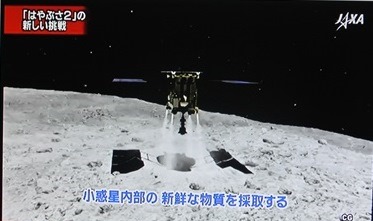

　　　　　　　　　　　　　　　【 　はやぶさ　 2 　】　　　タ ッ チ　ダ ウ ン　想 像 図　　C G
